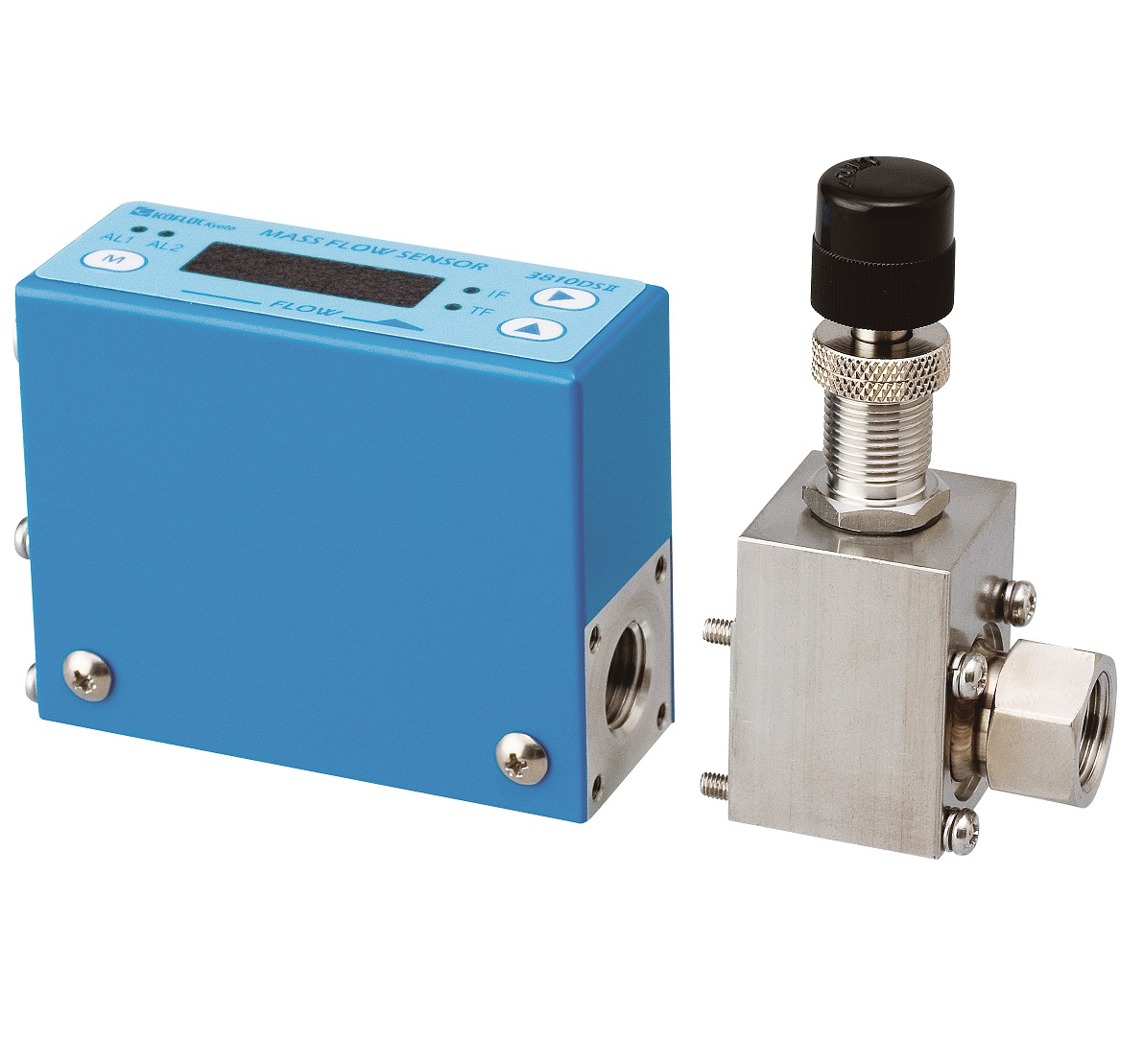

日本KOFLOC 3810DSII系列質量流量計-帶數顯
作為3810DS的升級版本，381DSII同樣帶有LED數字顯示
瞬時流量、累計流量、上/下限報警 等等功能
+24VDC供電性能穩定，0-5V/4-20mA模擬信號更加防爆
同時還能加裝手動調節閥，既能顯示又能控制流量
3810DSII系列質量流量計
量程(N2)
10SCCM-20SLPM
20-100SLPM
精度
±2.0%FS
±3.0%FS
耐壓
1.0Mpa
使用壓力
0-0.5Mpa
溫度范圍
0-45℃
濕度范圍
30-80%RH(不能結露)
溫度系數
±0.2%FS./℃(15-35℃)
材質
本體SUS303
密封圈VITON，選配NBR或FKM、PTFE
電氣接口
圓形6芯
模擬信號
1-5V、4-20mA輸出
報警輸出
NPN，2點，最大30VDC,50mA
供電
+24VDC ±5%；100mA
管路連接
RC1/4
針腳/顏色
定義
1針腳/紅色
+24VDC
2針腳/黑色
電源GND
3針腳/綠色
報警輸出1
4針腳/黃色
報警輸出2
5針腳/茶色
報警輸出COM
6針腳/白色
模擬輸出
一：進氣管道上建議安裝上的過濾器、油水分離器使用，保證氣體的干燥干凈《濕度不超過90%(一定不能進水)、雜質粉塵不超過20微米》。
二：用肥皂水對管路進行泄漏檢測時，只能將肥皂水噴灑在管路接頭上，不能噴在儀表或電氣插頭上。
三：安裝前，請將設備管路進行整體吹掃。
四：耐壓1.0Mpa，進口最大壓力5公斤。
五：需要進行零點漂移清零的時候，確認進/出口沒流量沒壓力下 再操作。
